Hur byter jag den keramiska eltändningen på min hybridkamin?

Svårighetsgrad: Lätt
Tidsåtgång: 10 minuter
Verktyg: PH2 skruvmejsel
Komponenter: keramisk eltändning

OBS: Alla ändringar och justeringar får endast utföras när kaminen är kall och frånkopplad från strömförsörjningen.

Rengöring är viktig för att hybridkaminen ska fungera optimalt. Vid bristfällig rengöring riskerar hybridkaminen att sluta fungera.

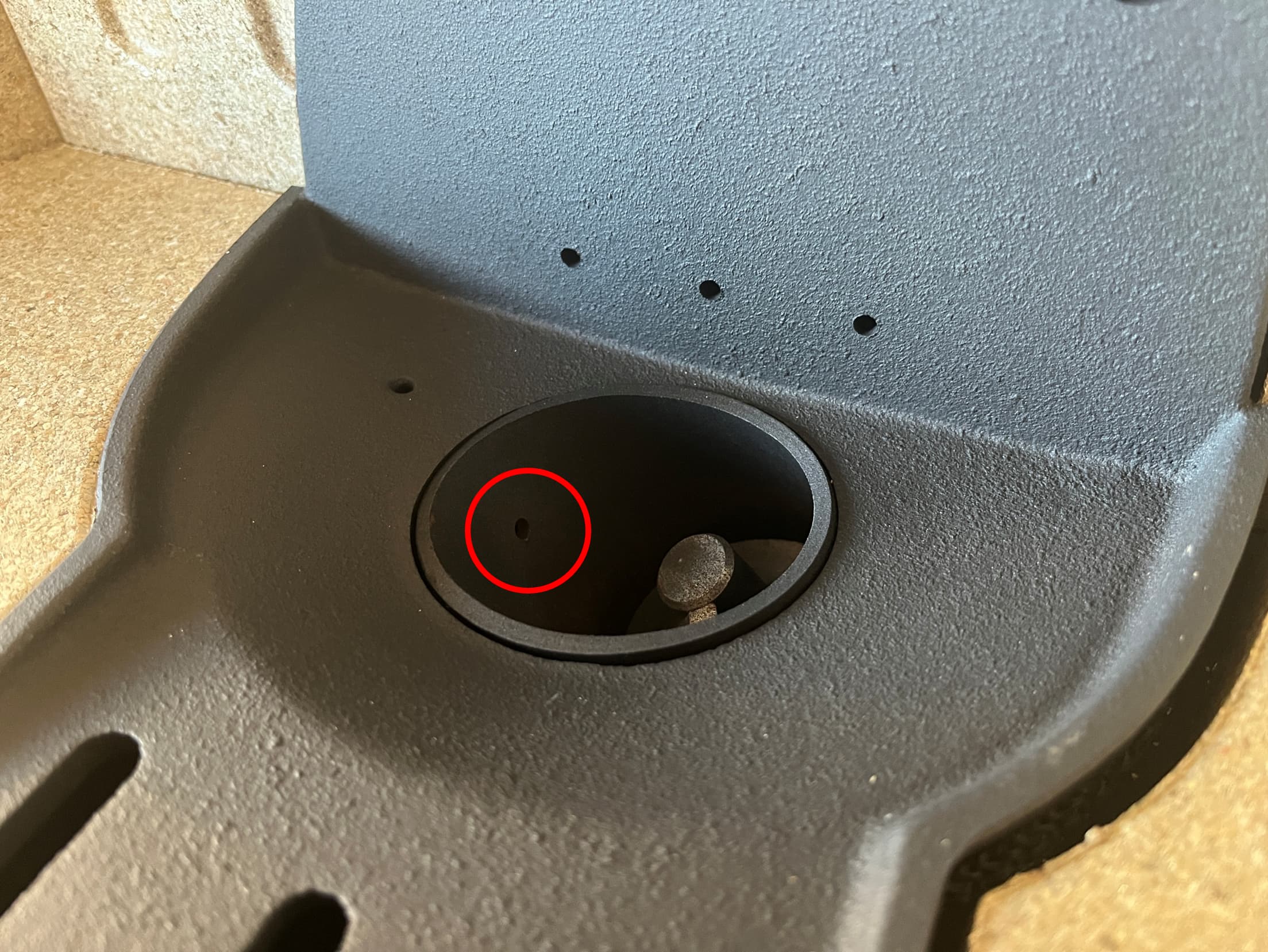

För att säkerställa ett effektivt luftflöde från eltändningen till brännkoppen är det viktigt att rengöra det lilla hålet till eltändningen:

För att kontrollera om eltändningen fungerar kan Ni starta er kamin utan pellets i skruven. Om upptändningen misslyckas, kontrollera om det är varmt i brännkoppen och runt hålet till eltändningen.OBS! ELTÄNDNINGEN OCH OMRÅDET RUNTOM KAN BLI MYCKET VARMT!

Om området runt eltändningen är kallt, bör Ni kontrollera att eltändningen är ansluten till strömmen.

Ta bort sidoluckan på kaminen för att få tillgång till eltändningen. Detta gör Ni genom att skruva loss de två skruvarna (se bild 1).

Eltändningen ska vara ansluten till kopplingsplinten med den blå kabeln i 'N' och den röda/bruna kabeln i 'L' (se bild 2). Är eltändningen ansluten men värms ändå inte upp, är den troligen defekt och behöver bytas ut.

Bild 1

Bild 2

Byte av Eltändning

  1. Innan ni byter Eltändning behöver ni alltid se till att er kamin är avstängd och att strömförsörjningen är frånkopplad.

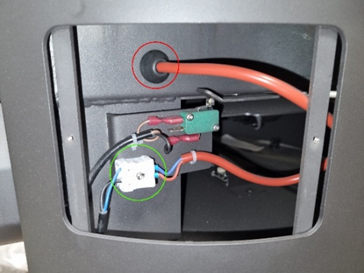

  2. Ta bort de två kablarna från kontakten (markerad med en grön cirkel i bild 3) genom att trycka ned knapparna ‘N’ och ‘L’. Dra sedan försiktigt ut Eltändning genom att ta tag i den svarta gummiproppen och det orangea kabeln (markerad med en röd cirkel i bild 3).
  3. Byt ut den gamla Eltändning mot en ny. För in Eltändning i det smala röret inne i hålet (Se bild 4).

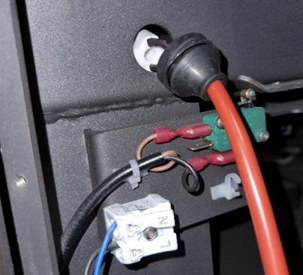

  4. Fäst gummiproppen och skjut in kabeln tills Eltändning når toppen (Se bild 5). Dra därefter ut kabeln 5 mm.

Bild 3

Bild 4

Bild 5

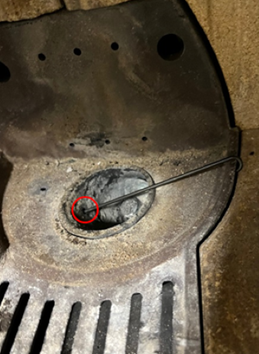

5. Den keramiska eltändaren kan justeras i förhållande till hålet genom att använda ett litet runt föremål som sätts in i hålet och därmed föra eltändaren på plats (se bild 6).

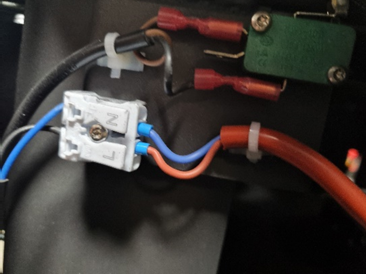

6. Så snart eltändaren sitter korrekt kan du ansluta kablarna till strömbrytaren igen (den blå kabeln i “N” och den röda/bruna kabeln i ”L”). Se bild 7.
7. Den keramiska eltändaren är nu utbytt. Kontrollera om den fungerar korrekt genom att starta hybridkaminen på pelletsläget. Om den startar utan problem kan du sätta tillbaka locket på sidan av kaminen.

Bild 6

Bild 7
