Come puoi montare e regolare il manico della tua stufa a legna Baseline?

Questa guida si applica alle seguenti stufe a legna: Asgård 1, 2, 3, 4, 9 e 9.1

Grado di difficoltà: Facile
Tempo di utilizzo: 10 minuti
Attrezzi: chiave inglese da 10 mm, cacciavite a stella PH3
Componenti: 1 manici, 1 rondella elastica, 1 vite Phillips M6 e 1 dado

NB: Tutte le modifiche e regolazioni devono essere eseguite solo quando la stufa è fredda.

Segui per favore queste istruzioni per montare il nuovo manico della porta:

1. Se un manico è già installato, devi smontarlo svitando la vite Phillips (vedere immagine 1).

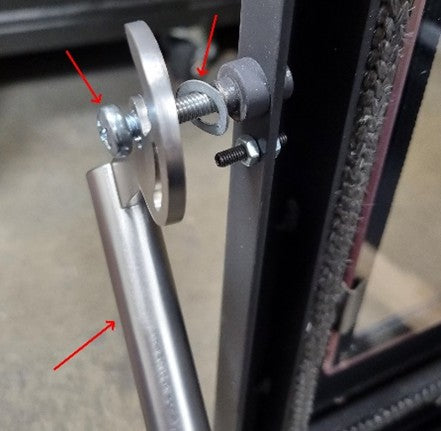

2. Usa la vite, la rondella e il dado usati per montare il vecchio manico per installare il nuovo manico. Posiziona la rondella e il manico sul pezzo di montaggio nella porta (vedere immagine 2).

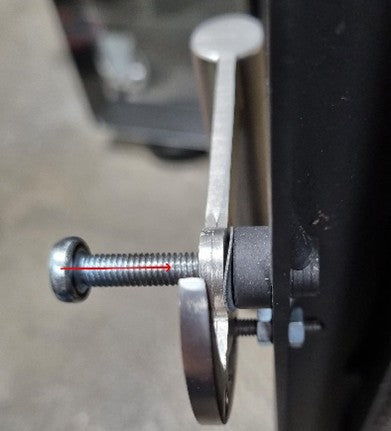

3. Inserisci la vite nel foro e avvitala in posizione (vedere immagine 3).

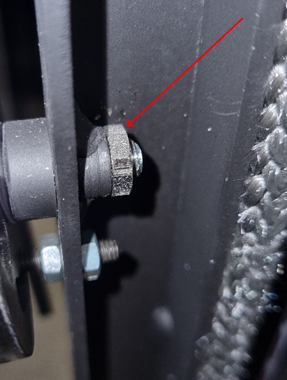

4. Usa le dita per avvitare il dado alla vite, in modo che la vite sia fissa (vedere immagine 4).

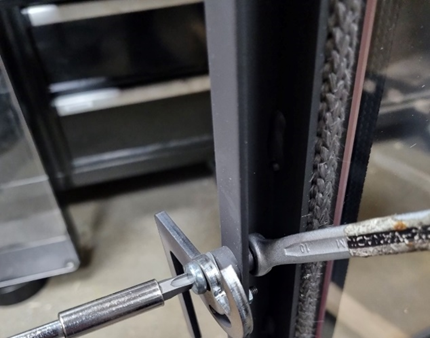

5. Stringi vite e dado con cacciavite e chiave inglese (vedere immagine 5). Assicurati sempre che i manici possano muoversi.
6. Ora hai montato i nuovi manici.
