Wie justiere ich die Tür und den Schließmechanismus der Aduro 1.1 Serie?

Bitte beachten Sie: Alle Änderungen und Justierungen dürfen nur ausgeführt werden, wenn der Ofen kalt ist.

Das Nachjustieren der Tür gehört zur normalen Wartung des Kaminofens. Das Nachjustieren, kann nach folgenden Situationen durchgeführt werden:

• Nach dem ersten Entzünden
• Nachdem der Kaminofen einige Male verwendet wurde
• Wenn die Tür sich schwerer betätigen lässt

Sie benötigen folgendes Werkzeug:

• 1 Inbussschraube, 4mm
• 1 Garbelschlüssel

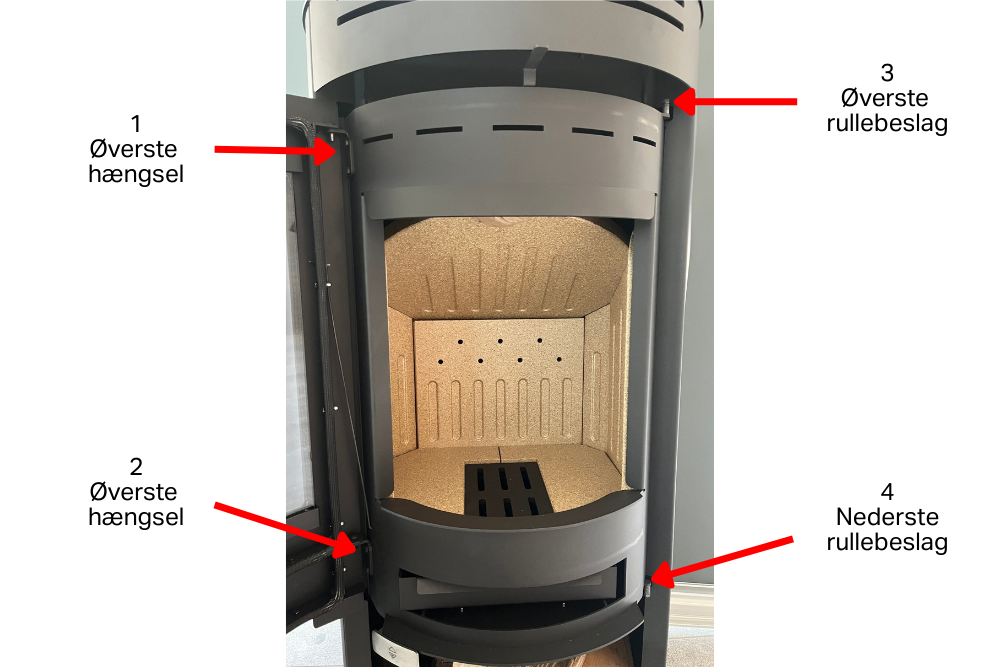

Die Tür und der Schließmechanismus können an diese 4 Stellen justiert werden:

Justierung der Scharniere (1 und 2)

Die Scharniere der Tür sorgt dafür, dass die Tür in der korrekten Position bleibt und dass sie gerade hängt. Es kann aber mit der Zeit notwendig sein die Scharniere nachjustieren zu müssen.

In diesem Video zeigen wir Ihnen, wie Sie die Tür und den Schließmechanismus der Aduro 1.1 Serie justieren:

TIPP: Falls es notwendig ist, die Tür an der rechten Seite zu heben, um die gewünschte Position zu erreichen, justieren Sie das obere Scharnier ein bisschen nach links.

Bitte beachten Sie: Es ist möglich, dass Sie diesen Vorgang mehrmals wiederholen müssen, um die korrekte Position der Tür zu finden. Möglicherweise müssen Sie auch die Rollbeschläge (3 und 4) nachjustieren, damit die Tür perfekt schließt. Wie das funktioniert, erfahren Sie im weiteren Text.

Justierung des oberen Rollbeschlages (3 und 4)

1. Öffnen Sie die Tür. Sorgen Sie dafür, dass diese während des folgenden Prozesses geöffnet bleibt.

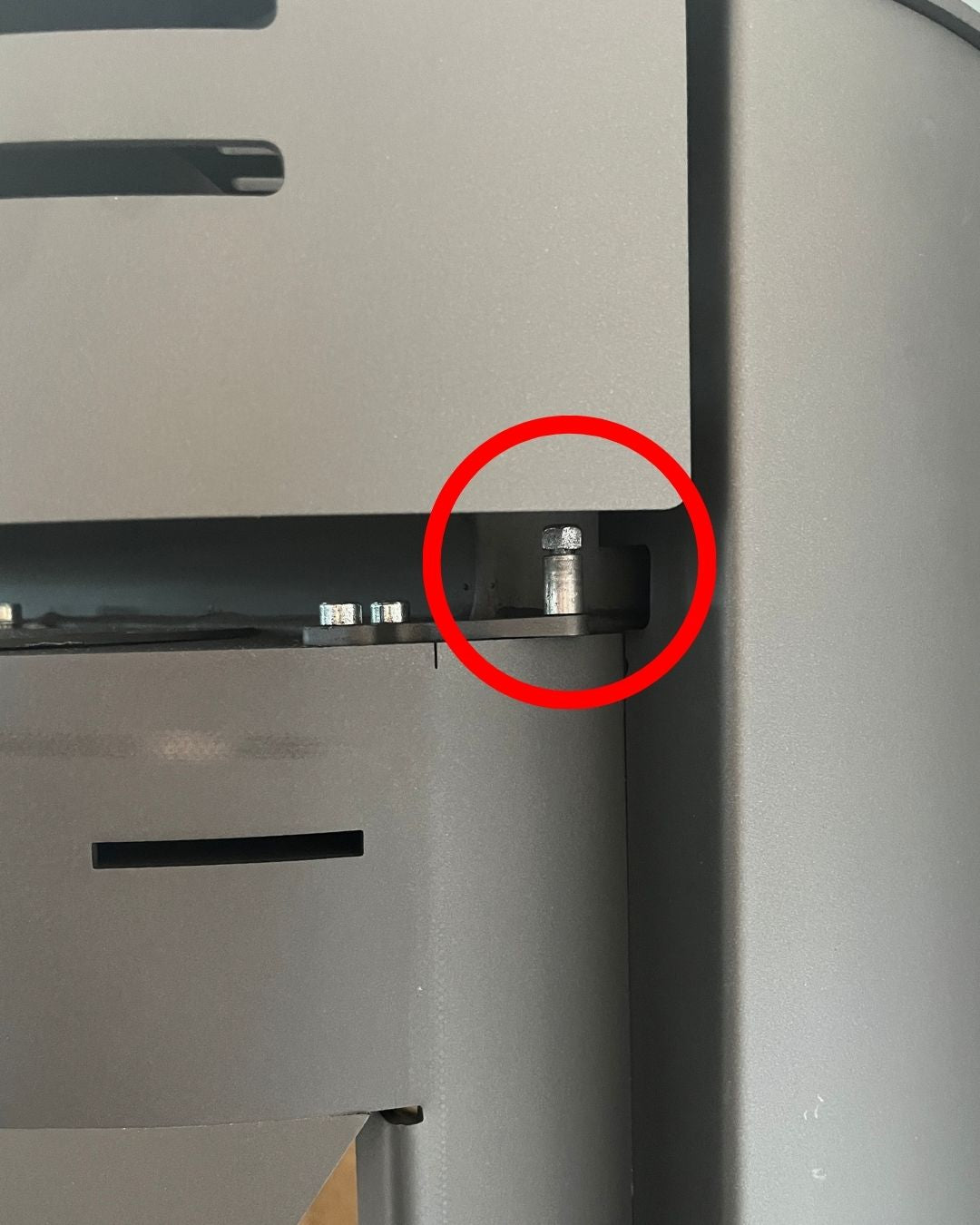

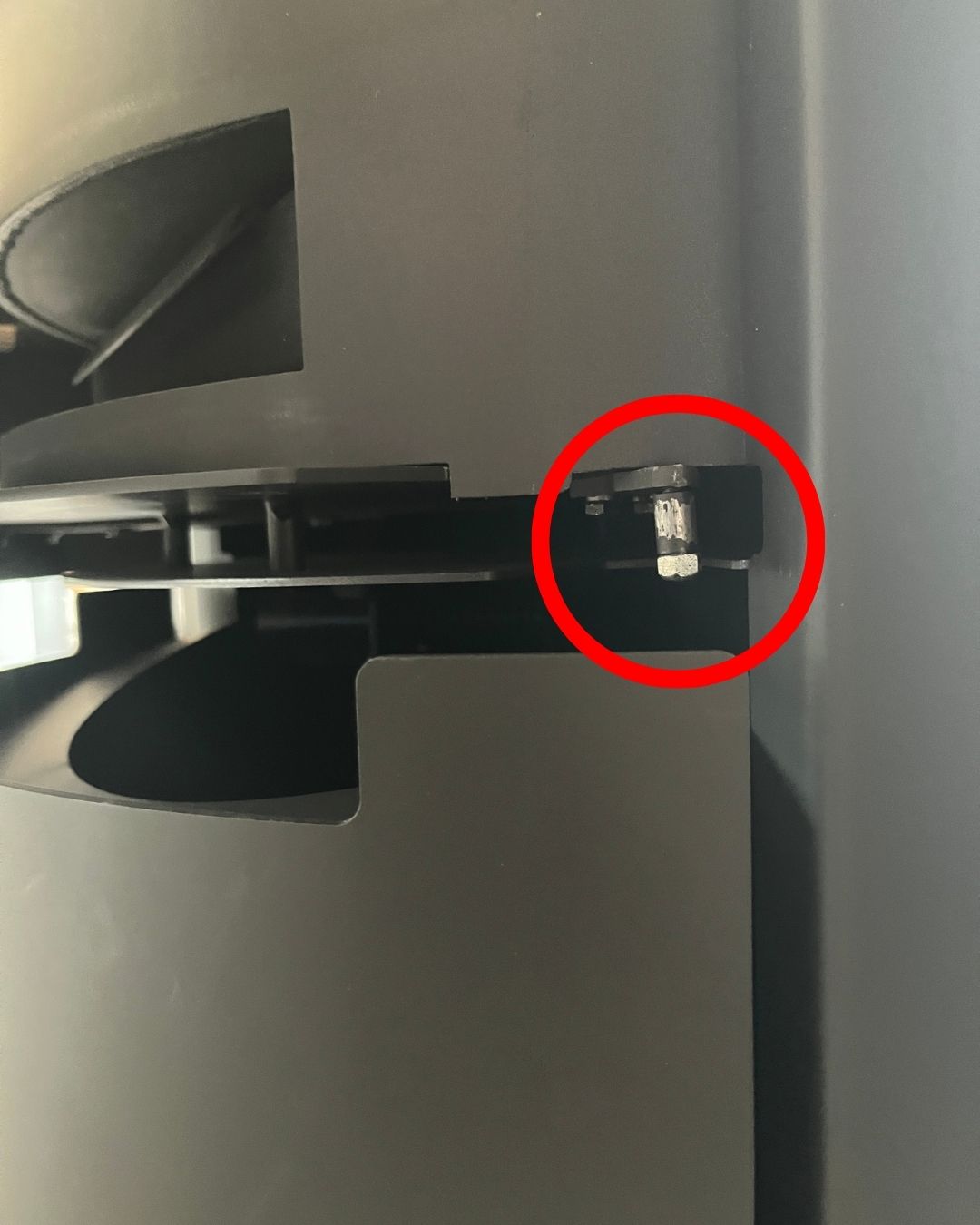

2. Lösen Sie die 2 Schrauben (siehe Bild 1 und 2) mit dem Garbelschlüssel des oberen bzw. unteren Rollbeschlages und platzieren Sie den Beschlag in der gewünschten Position. Ziehen Sie die Inbusschrauben wieder fest.
3. Prüfen Sie ob die Tür richtig schließt. Der Haken soll um den Rollbeschlag greifen. Siehe Bild 3.
4. Die Tür schließt jetzt ordnungsgemäß.
