Wie justiere ich die Tür und den Schließmechanismus der Aduro 9-, 15-, 22-, 17- und Hybrid Serie?

Bitte beachten Sie: Alle Änderungen und Justierungen dürfen nur ausgeführt werden, wenn der Ofen kalt ist.

Das Nachjustieren der Tür gehört zur normalen Wartung des Kaminofens. Das Nachjustieren, kann nach folgenden Situationen durchgeführt werden:

• Nach dem ersten Entzünden
• Nachdem der Kaminofen einige Male verwendet wurde
• Wenn die Tür sich schwerer betätigen lässt

Sie benötigen folgendes Werkzeug:

• 1 Kreuzschlitzschraubenzieher
• 1 Imbusschraube, 4 mm
• 1 Imbusschraube, 2,5 mm

Die Tür und der Schließmechanismus können an den folgenden 4 Stellen justiert werden:

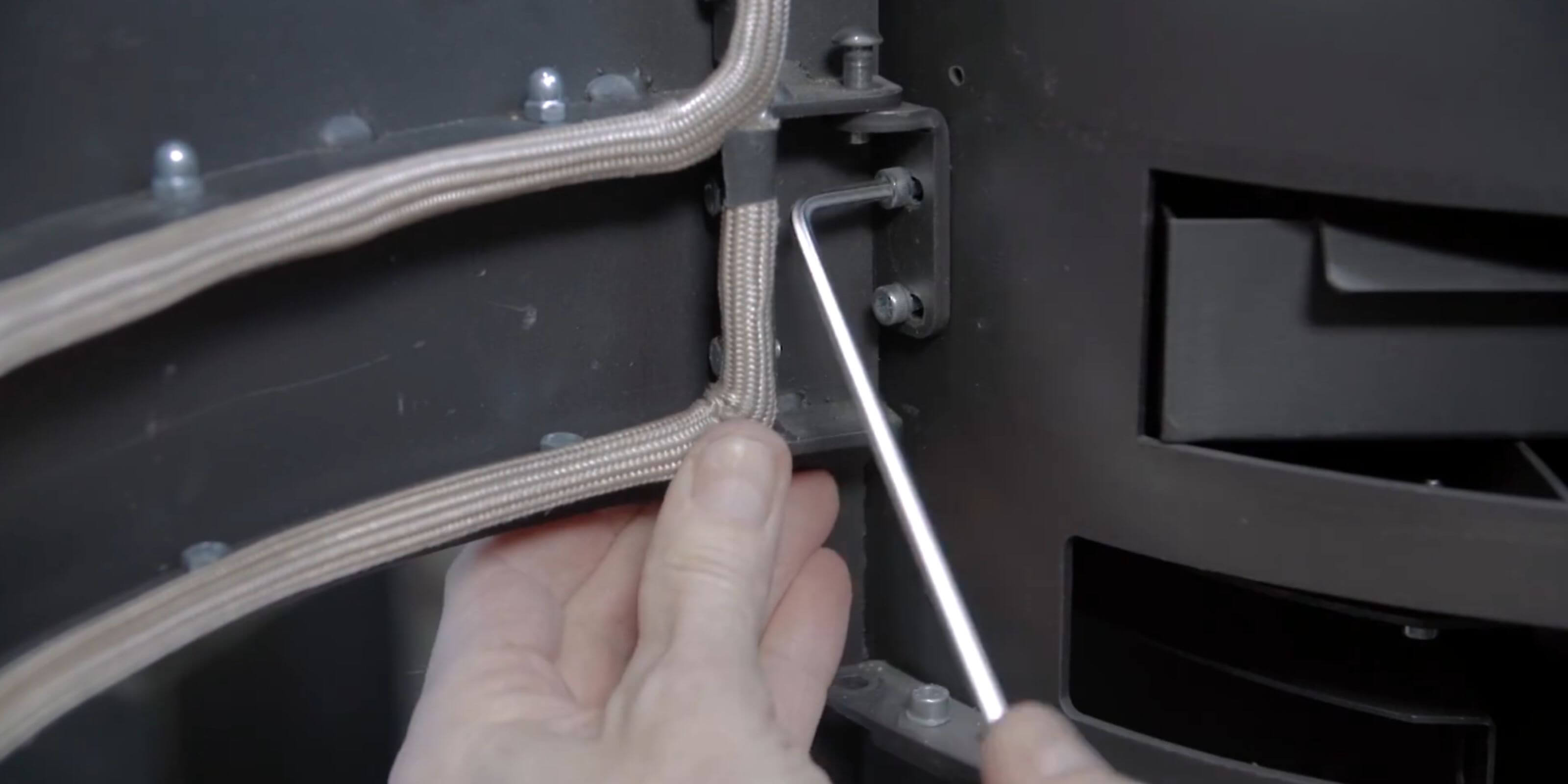

Justierung der Scharniere (1 und 2)

Die Scharniere der Tür sorgen dafür, dass die Tür in der korrekten Position bleibt und dass sie gerade hängt. Es kann mit der Zeit notwendig sein, die Scharniere nachzujustieren.

Das Nachjustieren der Scharniere wird wie folgt vorgenommen:

TIPP: Falls es notwendig ist, die Tür an der rechten Seite zu heben, um die gewünschte Position zu erreichen, justieren Sie das obere Scharnier ein bisschen nach links.

Bitte beachten Sie: Es ist möglich, dass Sie diesen Vorgang mehrmals wiederholen müssen, um die korrekte Position der Tür zu finden. Möglicherweise müssen Sie auch die Rollbeschläge (3 und 4) nachjustieren, damit die Tür perfekt schließt. Wie das funktioniert, erfahren Sie im weiteren Text.

Justierung des oberen Rollbeschlages (3)

1. Öffnen Sie die Tür. Sorgen Sie dafür, dass diese während des folgenden Prozesses geöffnet bleibt.

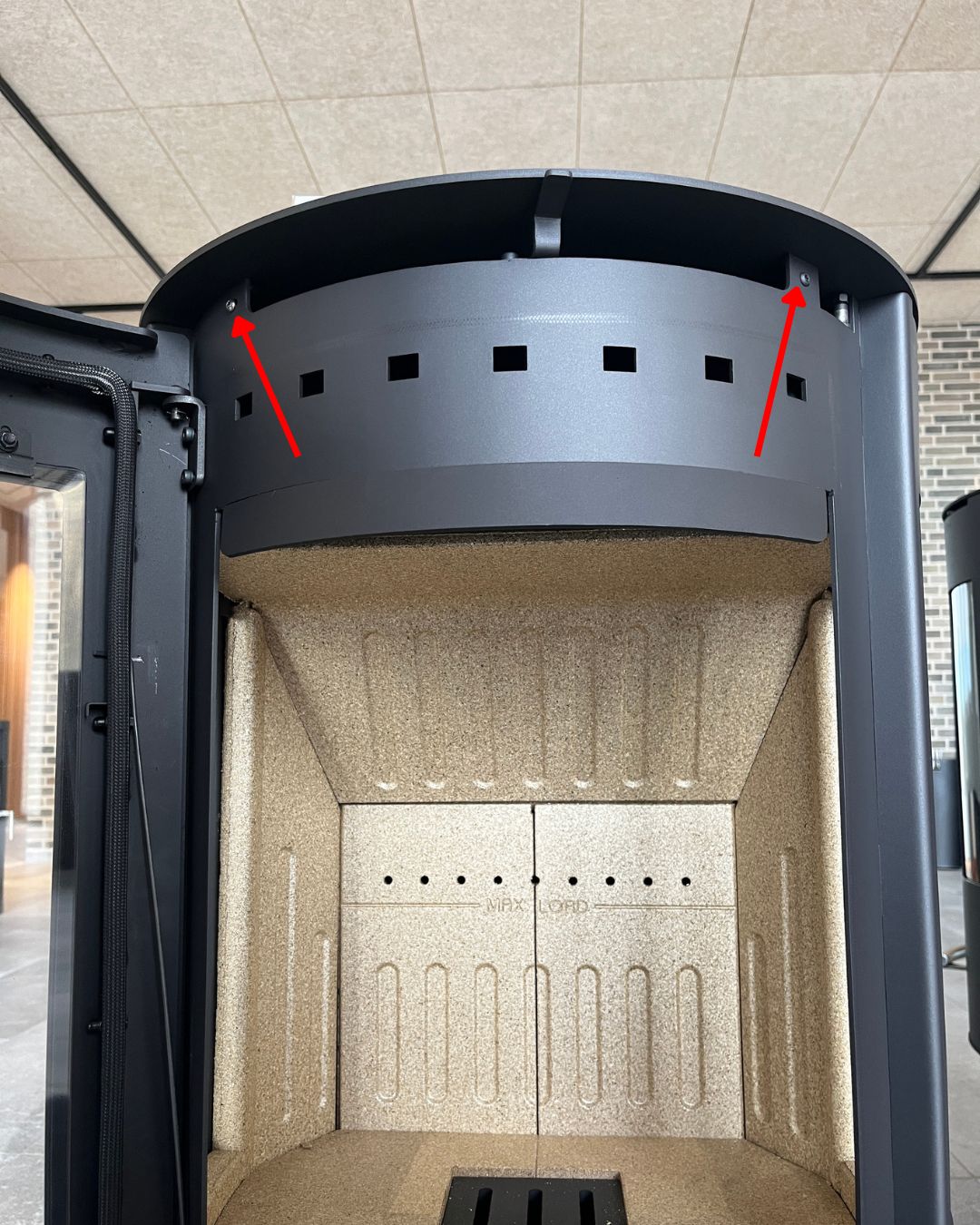

2. Entfernen Sie die Topplatte. Die 4 Inbusschrauben lösen – 2 vorne und 2 auf der Rückseite des Ofens (siehe Bild 1 und 2). Hierfür muss die Topplatte möglicherweise ein wenig nach vorne geschoben und ein bisschen hin und her bewegt werden.
3. Lösen Sie die 2 Inbusschrauben des oberen Rollbeschlages (siehe Bild 3) und platzieren Sie den Beschlag in der gewünschten Position. Ziehen Sie die Inbusschrauben wieder fest.

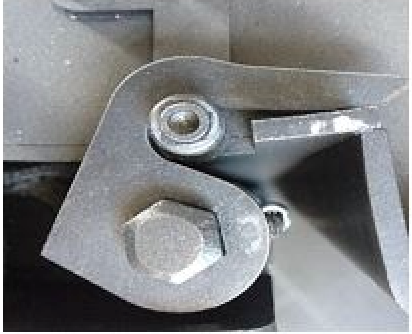

4. Prüfen Sie, ob die Tür richtig schließt. Der Haken soll um den Rollbeschlag greifen (siehe Bild 4).
5. Montieren Sie wieder die Topplatte durch festschrauben der 4 Inbusschreiben.

Bitte beachten Sie: Möglicherweise müssen Sie auch den unteren Rollbeschlag (4) nachjustieren, damit die Tür korrekt schließt. Wie das funktioniert, erfahren Sie im weiteren Text.

Justierung des unteren Rollbeschlages (4)

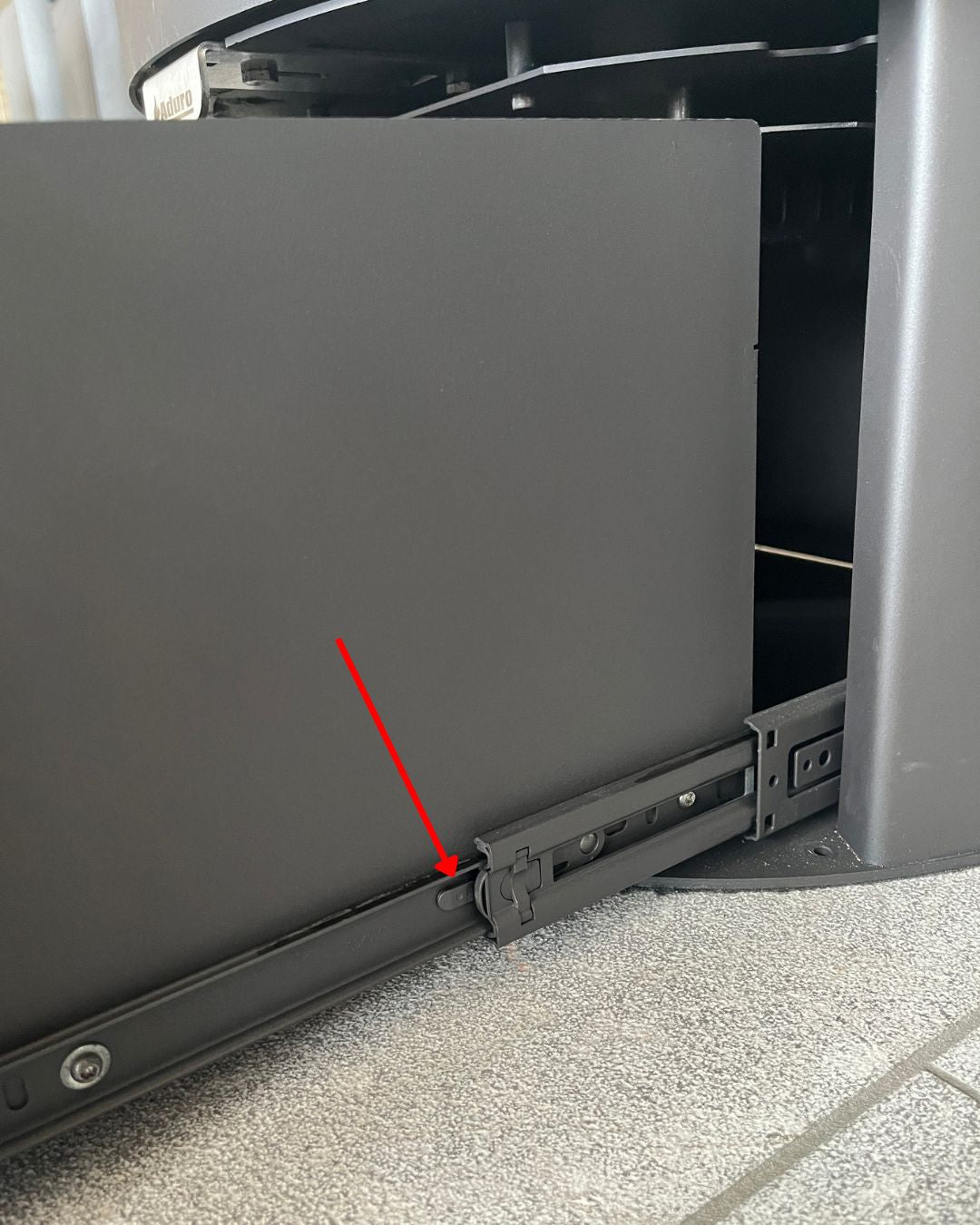

1. Wenn der Kaminofen mit einer Schublade ausgestattet ist, sollte diese erst entfernt werden. Auf der einen Seite ziehen Sie die schwarze Klinke an der Schiene hoch und auf der anderen Seite drücken Sie die Klinke herunter (siehe Bild 5). Dann kann die Schublade herausgezogen werden.
2. Öffnen Sie die Tür. Sorgen Sie dafür, dass diese während des folgenden Prozesses geöffnet bleibt.
3. Lösen Sie die 2 Inbusschrauben des unteren Rollbeschlages (siehe Bild 6) und platzieren Sie den Beschlag in der gewünschten Position. Ziehen Sie die Inbusschrauben wieder fest.
4. Prüfen Sie, ob die Tür richtig schließt. Der Haken sollte um den Rollbeschlag greifen (siehe Bild 7).
5. Montieren Sie die Schublade wieder.
6. Die Tür sollte nun korrekt schließen.

Der Schließhaken muss in den Rollenbeschlag greifen (5)

Sollte der Schließhaken zu hoch oder tief eingestellt sein, schließt und öffnet die Tür nicht korrekt (siehe Bild 8 und 9).
